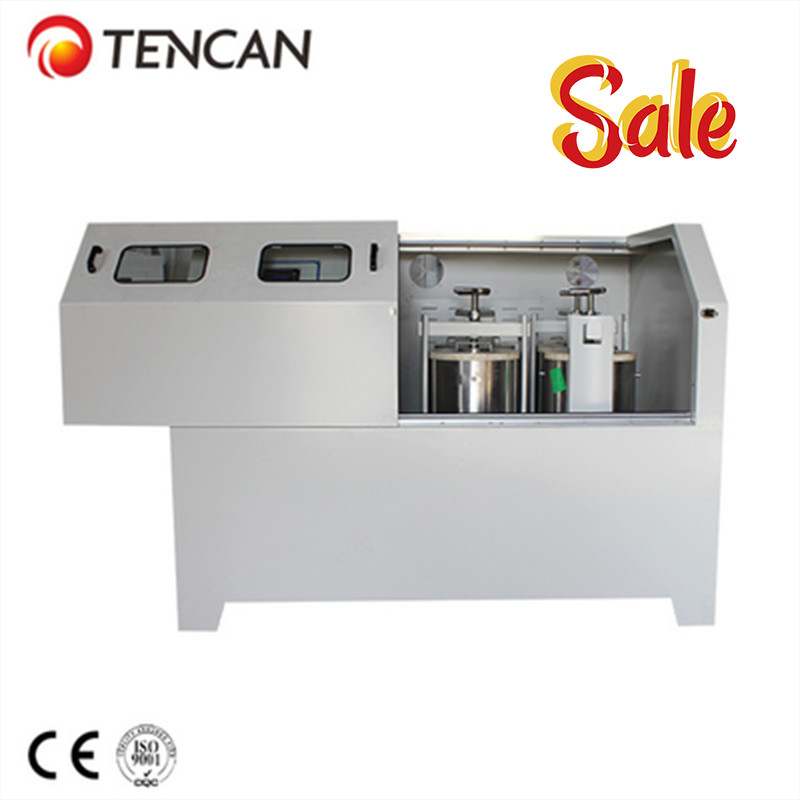

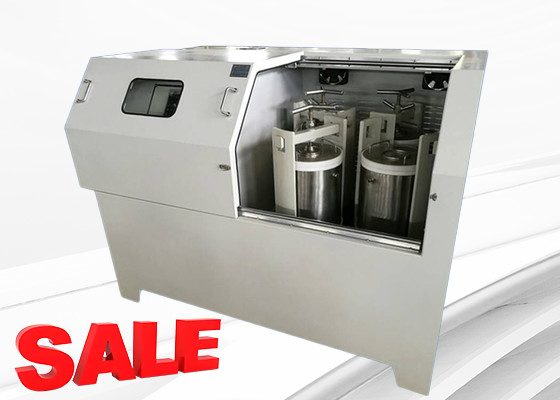

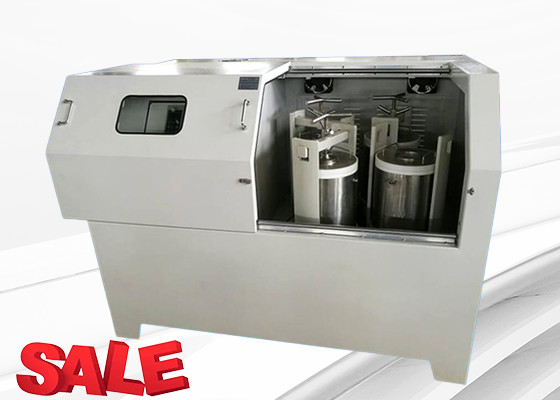

TENCAN 100L poudre de micron de fabrication de moulin à billes planétaire machine XQM-100 trois phases 380V 7.5KW
Détails sur le produit:
| Lieu d'origine: | Hunan, Chine |
| Nom de marque: | TENCAN |
| Certification: | CE, ISO 9001 |
| Numéro de modèle: | XQM-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Casse en contreplaqué + mousse |
| Délai de livraison: | 10 à 20 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Nom du produit: | Type de production Moulin à billes planétaire | Modèle N°.: | XQM-100 |
|---|---|---|---|
| Volume total: | 100 litres | Voltage: | Trois phases 380V, 50 Hz/60 Hz |
| Puissance du moteur: | 11 kW | Service après-vente fourni: | Assistance technique par vidéo,assistance en ligne,pas de service à l'étranger,assistance extérieure |
| Volume maximal de chaque broyeur: | 25 litres | Taille de la machine: | 1750*1140*1330 mm |
| Poids de la machine: | 1250 kg sans fûts de moulin | mode de travail: | Deux ou quatre jarres travaillant ensemble |
| Mode moulin: | Fraisage à sec ou à l'humide | Vitesse Fréquence: | ajustement |
| Vitesse de rotation: | 40 à 240 tours/min, réglage | Révolution: rotation: | 1: 1.5 |
| Capacité matérielle: | matériau + boules de moulin < 2/3 de volume | Input Particle Size: | < 10mm pour les matériaux mous, < 3mm pour les matériaux durs |
| Taille des particules de sortie: | au moins < 0,1 μm | Matériel d'alimentation: | Les produits doivent être propres à l'usage du consommateur et doivent être conçus pour être utilisé |
| Champ d'application: | Il s'agit notamment de la géologie, des mines, de la métallurgie, de l'électronique, des matériaux d | Type de pots de broyage: | Des pots à vide sont également disponibles en acier inoxydable, zirconium, aluminium, nylon, PU, tun |
| Type de support de meulage: | Boules en acier inoxydable, boules en zirconium, boules en aluminium, boules en PU, boules en acier | Opération par intervalles: | avec inversion de direction |
| Durée maximale de fonctionnement continu (à pleine charge): | 72 heures | ||
| Mettre en évidence: | 7.5KW moulin à billes planétaire,Moulin à billes planétaire 380V,Moulin à boules planétaires de 100 L |
||
Description de produit
TENCAN 100L poudre de micron de fabrication de moulin à billes planétaire machine XQM-100 trois phases 380V 7.5KW
Le gouvernement a décidé de suspendre le projet de loi.
Technologie
Le TENCAN XQM-100 utilise un mouvement planétaire avancé où les pots de broyage sont positionnés de manière excentrique sur la roue solaire.Pendant le fonctionnement, la roue solaire tourne dans la direction opposée à celle des pots de broyage à un rapport précis de 1:2 (ou 1:-1,5).Cette contre-rotation génère de puissantes forces de Coriolis qui soumettent les milieux de broyage à des mouvements complexes superposés.
La différence de vitesse significative entre les boules de meulage et les pots crée une interaction dynamique des forces d'impact et de friction, libérant des niveaux d'énergie exceptionnels pour le traitement des matériaux.Cette interaction mécanique offre la capacité de réduction de taille remarquablement efficace unique aux moulins à billes planétaires.
Le moulin à billes planétaire vertical TENCAN XQM-100 fonctionne avec un rapport de vitesse de mode centrifuge optimisé.Au fur et à mesure de la rotation du système, de puissantes forces centrifuges entraînent les matériaux d'échantillonnage et le matériau de broyage contre les parois intérieures du pot.où la réduction de taille se produit principalement par des mécanismes de pression et de frottement contrôlés avec précision.
L'efficacité du moulin à billes planétaire dépend essentiellement de la relation entre le diamètre de la roue solaire, la vitesse de rotation et le rapport de vitesse entre les composants.Ce rapport détermine l'efficacité du transfert d'énergie et influence directement les performances de réduction de taille ̇ des ratios plus élevés génèrent une plus grande énergie de traitement pour des résultats supérieurs.
Résumé
Le moulin à boules planétaires de production verticale TENCAN 10L XQM-100 représente une technologie essentielle pour le traitement de matériaux de haute technologie, y compris le broyage fin, l'homogénéisation des poudres,production de particules à l'échelle nanométriqueCe système de qualité industrielle, qui fonctionne à une puissance triphasée de 380 V et une capacité de 7,5 kW, combine une conception compacte et une efficacité exceptionnelle.génération de bruit minimale, et fonctionnalités complètes.
Ce moulin planétaire sert d'équipement privilégié pour les instituts de recherche, les laboratoires universitaires et les installations industrielles de R&D nécessitant un traitement de poudre de précision.La conception innovante à quatre positions permet de traiter simultanément jusqu'à quatre échantillons distincts, maximisant ainsi le débit et la productivité de la recherche.Pour les matériaux sensibles à l'oxygène, le système comprend des pots de broyage compatibles au vide, permettant le traitement dans des conditions atmosphériques contrôlées.
Principe de fonctionnement

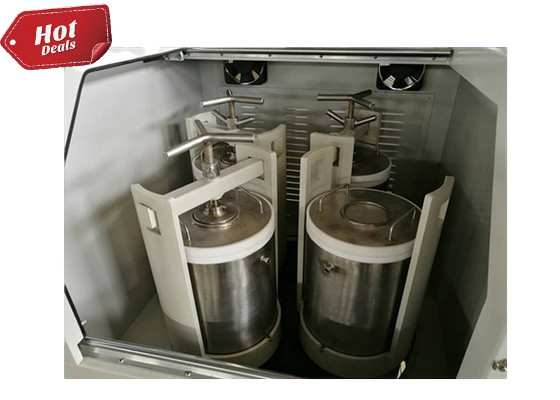

Le moulin à billes planétaires de production verticale TENCAN XQM-100 dispose de quatre postes de travail stratégiquement positionnés pouvant accueillir deux ou quatre pots de meulage sur une seule plaque tournante.Pendant le fonctionnement, la plaque tournante en rotation induit un mouvement planétaire à grande vitesse dans les axes du pot, générant des forces d'impact intenses entre le support de meulage et les matériaux d'échantillonnage.Cette interaction à haute énergie réduit efficacement les matériaux en particules fines de poudre.
La conception polyvalente prend en charge les méthodes de broyage à sec et à humide pour le traitement de compositions de matériaux diverses.Grâce à des paramètres opérationnels optimisés, le système atteint des tailles de particules de sortie aussi fines que 0,1 μm, entrant dans la gamme à l'échelle nanométrique pour les applications de matériaux avancés.
Applications
Le moulin à billes planétaire industriel TENCAN XQM-100 démontre une polyvalence exceptionnelle dans de nombreuses industries, y compris la géologie, le traitement des minéraux, la métallurgie, la fabrication d'électronique,matériaux de construction, la production de céramique, le traitement chimique, l'industrie légère, le développement pharmaceutique et la technologie environnementale.
Le système excelle notamment dans les domaines de production spécialisés tels que la céramique électronique, la céramique structurelle, les matériaux magnétiques, les composés à base de lithium (acide lithium-cobalt,le lithium manganèse)Les résultats de l'étude ont été publiés dans les journaux de l'Union européenne et ont été publiés dans les journaux de l'UE.Des applications supplémentaires incluent des composants de piles à combustible, des varistors à oxyde de zinc, des céramiques piézoélectriques, des nanomatériaux, des condensateurs céramiques en wafer, des condensateurs céramiques multicouches (MLCC), des thermistors (PTC,NTC), les céramiques diélectriques, les céramiques d'alumine et de zirconium, divers oxydes métalliques, y compris le zinc et le cobalt, et les matériaux spécialisés en ferrite (ferrite Ni-Zn, ferrite Mn-Zn).
Caractéristiques
1Un système de transmission de vitesses de précision assure une vitesse de rotation constante, garantissant la reproductibilité expérimentale et des résultats fiables.
2La technologie de mouvement planétaire avancée offre des performances supérieures grâce à un fonctionnement à grande vitesse, un transfert d'énergie maximisé, une efficacité exceptionnelle et une réduction de la taille des particules ultra-fines.
3La configuration polyvalente à quatre positions permet de traiter simultanément plusieurs échantillons de poudre de compositions et de dimensions différentes.
4Le système de commande sophistiqué du convertisseur de fréquence permet un réglage précis de la vitesse en fonction des exigences expérimentales spécifiques.d'une épaisseur n'excédant pas 50 cm3.
5La fonctionnalité complète de chronométrage comprend une programmation programmable de l'arrêt de l'alimentation, un cycle automatisé de rotation avant/arrière et des modes de fonctionnement flexibles (unidirectionnel, alternatif, continu,ou chronométrée) pour optimiser l'efficacité de broyage pour des matériaux spécifiques.
6Les caractéristiques d'ingénierie supérieures comprennent une position optimale du centre de gravité, une stabilité opérationnelle exceptionnelle, une conception rentable en espace, une interface utilisateur intuitive, des systèmes de sécurité complets,génération de bruit réduite au minimum, et réduit les déchets de matériaux.
7Le système de verrouillage de sécurité intégré arrête automatiquement le fonctionnement si le couvercle de protection est ouvert pendant le traitement, prévenant ainsi les accidents potentiels et assurant la sécurité de l'opérateur.
Caractéristiques techniques
| Caractéristiques techniques | |
| Mode de conduite | Appareil à entraînement à engrenages et à ceinture |
| Mode de fonctionnement | Deux ou quatre réservoirs de broyage travaillant ensemble |
| Capacité de chargement maximale | 2/3 de la capacité du réservoir de fraisage |
| Taille de l'alimentation | Matériau du sol≤3 mm |
| Granularité de sortie | Au moins 0,1 μm |
| Rapport de vitesse de rotation | /1/2 |
| Max.Temps de fonctionnement continu | 72 heures |
| Matériaux du pot | acier inoxydable.agate,nylon,corundum,zircone,etc. |
Paramètres techniques
| Principaux paramètres du moulin à billes planétaire industriel vertical (type carré) | |||||
| Modèle | Puissance (kW) | Voltage | Dimension (en mm) | Vitesse de révolution (rpm) |
Vitesse de rotation (rpm) |
| XQM-20 | 4 | 380 V à 50 Hz | 1200*750*920 | 25 à 215 | 50 à 430 |
| XQM-40 | 5.5 | 380 V à 50 Hz | Le montant de l'allocation est calculé en fonction de la valeur de l'allocation. | 20 à 195 | 40 à 390 |
| XQM-60 | 7.5 | 380 V à 50 Hz | 1600*990*1250 | 27 à 174 | 40 à 260 |
| XQM-80 | 11 | 380 V à 50 Hz | 1750*1140*1330 | 27 à 160 | 40 à 240 |
| XQM-100 | 11 | 380 V à 50 Hz | 1750*1140*1330 | 27 à 160 | 40 à 240 |
Accessoires de pots et de boules de moulin
Des pots de moulin sont disponibles:
Jars de broyeur en acier inoxydable 304, 316, jars de broyeur en acier inoxydable, jars de broyeur en carbure de tungstène, jars de broyeur en agate, jars de broyeur en céramique d'alumine (également appelées jars de broyeur en corindon), jars de broyeur en zirconium, jars de broyeur en nylon,bouteille de moulin en polyuréthane, des pots de moulin (PTFE), etc.
Les boules de moulin disponibles:
304 boules de broyeur d'acier inoxydable, 316 boules de broyeur d'acier inoxydable, boules de broyeur de carbure de tungstène, boules de broyeur d'agate, boules d'alumine, boules de broyeur de zirconium, etc.
