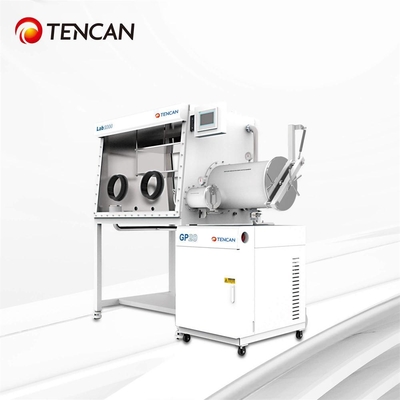

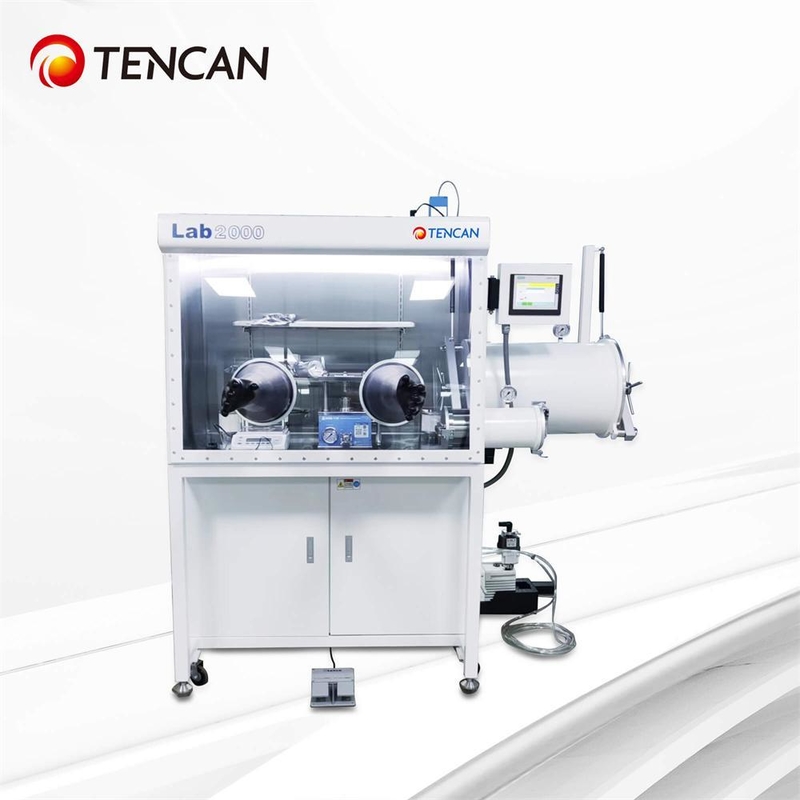

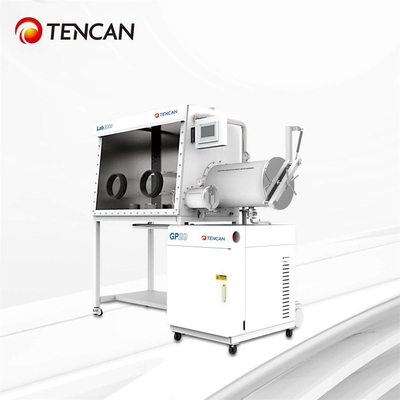

TENCAN GBP1000D-4 Boîte à gants de purification à double face 1200 mm

Boîte à gants de purification standard de laboratoire TENCAN Lab GBP1000D-4 (1200) Postes de travail bilatéraux

Brève introduction

La boîte à gants de purification Changsha Tencan est un appareil qui fournit un environnement sans eau et sans oxygène. L'équipement se compose principalement d'un corps de boîte à gants, d'une chambre de transition, d'un système de régénération de purification par circulation, d'un système de contrôle, d'un système de vide, d'un système d'affichage, etc. Il peut également être intégré à des équipements spéciaux liés à la production de lampes, à des équipements laser, à des équipements de revêtement sous vide, à un four sous vide, à un système d'affichage eau-oxygène, à un système de filtration des fumées et de la poussière, à un système de filtration des solvants, à un système de purification des solvants, à un système de purification des gaz, à un réfrigérateur à basse température, etc. La boîte à gants Tencan a une apparence belle et élégante, un style distinctif, une longue durée de fonctionnement continu, un contrôle stable et fiable, automatisé, un fonctionnement simple et un entretien facile, ce qui est très apprécié par les utilisateurs.

Après des années de développement, Changsha Tencan a obtenu des résultats fructueux en matière de recherche et développement de produits, de conception et a accumulé une richesse de connaissances. Chaque étape a fait l'objet d'une inspection et de tests de qualité stricts, vous fournissant constamment des produits innovants de haute qualité. Nous nous concentrerons toujours sur la normalisation, l'intégrité, le service, l'innovation et d'autres aspects, en nous concentrant sur les besoins des clients, en transformant la confiance accordée par les clients en motivation d'entreprise et en créant continuellement de nouvelles expériences innovantes pour les clients.

La boîte à gants de purification est une sorte d'équipement de laboratoire qui remplit la chambre de gaz inerte de haute pureté, circule

et filtre O2, H2O, les gaz organiques et autres substances. Elle est également appelée boîte à gants sous vide, boîte de protection à gaz inerte, etc. La fonction principale est d'éliminer O2, H2O et les gaz organiques. Elle est largement utilisée dans les environnements ultra-purs sans O2, H2O et poussière, tels que les batteries et matériaux lithium-ion, les semi-conducteurs, les supercondensateurs, les lampes spéciales, le soudage laser, le brasage, la synthèse de matériaux, les OLED, les MOCVD, etc., mais aussi les applications biologiques, telles que la culture de bactéries anaérobies, la culture cellulaire en hypoxie, etc.

Principe de fonctionnement

Le gaz de travail dans la boîte à gants se situe entre la chambre et la colonne de purification (adsorbeur H2O et

O2), et il est fermé en circulation à travers des tuyaux, des ventilateurs de circulation, etc. sous le contrôle et la surveillance d'un automate programmable (PLC). Lorsque le gaz de travail circule à travers la colonne de purification, son humidité et son oxygène sont adsorbés, puis renvoyés dans la chambre. Au fur et à mesure que le temps de cycle passe, la teneur en H2O et en O2 du gaz de travail dans la chambre diminuera progressivement et atteindra finalement l'indice de moins de 1 ppm. La colonne de purification se saturera après une certaine période de cycle et pourra être régénérée et réutilisée.

Applications principales

Recherche en chimie physique, développement et production d'éclairage et de lampes spéciales, recherche et production de batteries lithium-ion, recherche sur les métaux alcalins, recherche sur les catalyseurs, soudage laser et plasma, génie médical et biologique, production de médicaments et processus d'emballage, industrie des semi-conducteurs, recherche en chimie des chélates, recherche sur les poudres céramiques, recherche sur les poudres métalliques, technologie de traitement des boîtes sous vide à haute température industrielle.

Principales caractéristiques

Indice :

Eau , Oxygène < 0.1PPMTaux de fuite :

≤0.001vol % hL'électrovanne adopte une conception modulaire, ce qui assure efficacement l'étanchéité de la boîte à gants et est facile à remplacer.

Conception unique de la porte de la cabine de transition, légère, facile à ouvrir et simple à utiliser.

L'apparence de la boîte à gants a de multiples conceptions qui peuvent répondre aux besoins de différents utilisateurs.

Écran tactile :

Accès facile à diverses fonctions.Circulation :

Circulation de gaz en boucle fermée, sans huile et sans vide.Régénération :

Contrôle automatique.Contrôle de la pression d'air :

contrôle automatique, la pression d'air de travail peut être réglée dans une plage de +/-15 mbar.Nettoyage de la boîte :

contrôle automatique, facile à sécher, économie de gaz et relativement sûr pour l'utilisation de solvants.Interrupteur au pied :

La pression d'air à l'intérieur de la boîte peut être ajustée via l'interrupteur au pied.Mémo de données

: Système d'enregistrement automatique des donnéesFonction d'alarme :

Il a les fonctions de régénération, de pression de circulation et d'alarme d'invite de fonctionnement non valide.Possède de multiples brevets d'étanchéité.

Boîte à gants standard de laboratoire

1,

Configuration de la boîte à gants standard de laboratoire1.1 Chambre de la boîte à gants

Matériau

Chambre

Régénération

Mini-chambre

2.1 Taille de l'espace de la boîte : 1 2 0 0 mm (longueur) x 900 mm (hauteur) x 750 mm (largeur inférieure).

2.2 Ouverture du gant : diamètre 220 mm, en alliage d'aluminium dur, résistant à la corrosion de l'atmosphère organique.

2.3 Gants : de marque américaine, modèle 8B1532, diamètre du gant 8 pouces, épaisseur 0,4 mm, matériau en caoutchouc butyle, résistance à la corrosion, résistance au vieillissement et certaine résistance aux températures élevées.

2.4 Fenêtre avant visible : Avec une surface de fonctionnement inclinée et une fenêtre avant en verre trempé de sécurité de 8 mm amovible, elle est résistante à l'usure, à la corrosion et a une bonne transmission de la lumière. La bague d'étanchéité adopte une bague d'étanchéité OMEGA de 3/8 de pouce d'épaisseur.

2.5 Plage de pression de la boîte : Elle peut maintenir une certaine pression positive et négative (-12 mbar -12 mbar) pendant l'utilisation. Si elle dépasse une certaine pression, le système la protégera automatiquement.

2.6  Éclairage : Équipé d'un éclairage économe en énergie anti-reflet, la lumière est douce.

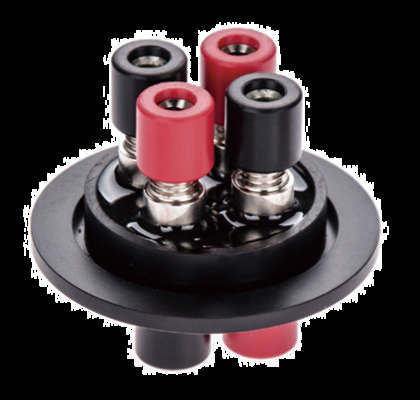

2.7 Alimentation interne dans la boîte : 1 jeu de carte de câblage d'alimentation remplie d'adhésif est pré-installé à l'intérieur de la boîte (alimentation : tension 220V-50Hz 1 phase, alimentation 10A).

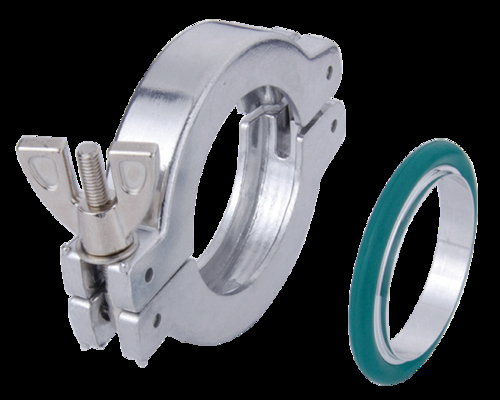

2.8 Interface de sauvegarde : La boîte est équipée de plusieurs interfaces KF-40 standard pour un accès facile aux liquides, aux gaz, aux signaux, etc.

2.9 Étagères : Il y a trois couches d'étagères à l'intérieur de la boîte.

2.10 Support de boîte : comprend des roulettes, avec une hauteur de 950 mm. Les roulettes ont des fonctions telles que la mise à niveau, le déplacement et la fixation.

2.11 Faible taux de fuite : Adoptant une technologie d'étanchéité brevetée, le taux de fuite de la boîte est inférieur à 0,001 Vol%/h.

3,Cabine de transition

3.1 Forme : cylindrique (acier inoxydable 304), avec raccord à bride entre le grand compartiment et la boîte à gants.

3.2 Grande chambre de transition : avec un diamètre de 360 mm et une longueur de 600 mm, elle adopte un contrôle automatique des vannes pour le processus d'aspiration et de remplissage ; Le nombre de cycles d'aspiration et de remplissage peut être réglé pour effectuer automatiquement les opérations d'aspiration et de remplissage, ce qui permet de gagner du temps d'attente pour l'opération.

3.3 Petite cabine de transition : avec un diamètre de 150 mm x 300 mm, la petite cabine de transition est contrôlée par une vanne manuelle pour l'extraction et le remplissage d'air.

3.4 Plateau de compartiment de transition : Le grand compartiment de transition est équipé d'un plateau de polissage mobile et extensible. Équipé de disques coulissants mobiles dans le petit entrepôt de transition.

3.5 Degré de vide : ≤ -0,1 MPa (tous avec affichage de la bande de vide). Le manomètre est sélectionné auprès de Wika en Allemagne.

4,Système de contrôle de la purification par circulation

4.1 Système de contrôle

4.1.1 Méthode : comprenant l'autodiagnostic, les caractéristiques de mise hors tension et de démarrage automatique, avec contrôle de la pression et fonctions adaptatives. Le contrôle automatique, le contrôle du cycle, la protection par mot de passe et le contrôle de la chambre à vide sont affichés sur l'écran LCD. L'unité de contrôle adopte un écran tactile Siemens PLC d'Allemagne, et le menu d'opération peut être sélectionné en chinois/anglais.

4.1.2 Contrôle de la pression de la boîte : La pression de la boîte peut être contrôlée dans une certaine plage de pression via l'écran tactile, et le système équilibre automatiquement la pression de la boîte dans cette plage.

4.1.3 Pédale : Elle peut contrôler la pression de la boîte à gants plus précisément à tout moment, réaliser l'opération de pompage et de remplissage d'air à la pression de la boîte et faciliter des expériences plus confortables pour les utilisateurs.

4.2 Système de purification par circulation

4.2.1 Contrôle : Contrôler l'eau et l'oxygène dans

<1ppm avec une précision de 0,01ppm.4.2.2 Dispositif de réglage : L'ensemble du processus de réglage tactile par automate programmable (PLC) (évacuation, purification, régénération, chauffage) ne nécessite pas de surveillance manuelle.

4.2.3 Gaz de travail : N2 ou Ar (circulation de gaz), avec une exigence de pureté de 99,999 %.

4.2.4 Ventilateur de circulation : Ventilateur à fréquence variable à grande vitesse, débit réglable de 0 à 100 m3/h, contrôlé par des microprocesseurs Siemens d'Allemagne, installé à l'intérieur d'un dispositif en acier inoxydable qui a subi des tests à haute pression et est sans fuite.

4.2.5 Double colonne de purification : Chaque colonne contient 5 kilogrammes de matériau de désoxygénation de catalyseur de cuivre à haut rendement BASF allemand, capable d'éliminer 65 litres d'oxygène, 5 kilogrammes de matériau d'élimination de l'eau de tamis moléculaire à haut rendement de UOP aux États-Unis, capable d'éliminer 2,2 kilogrammes d'eau.

4.2.6 Bloc de vannes de purification : Burkert, Allemagne, vanne à commande électrique entièrement automatique, conception modulaire, plus concise et entretien pratique.

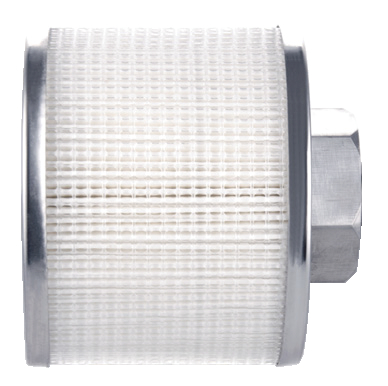

4.2.7 Filtre : Filtre à haut rendement avec un filtre à ouverture de 0,3 micron conforme aux normes HEPA.

4.3 Système de régénération

4.3.1 Système de régénération : utilisé pour purifier le système pour la réutilisation, l'activer et restaurer la capacité d'adsorption ; Une bouteille de gaz mixte de N2/H2 ou Ar/H2 2 est requise pour la régénération, où H2 représente 5 à 10 %.

4.4 Système d'affichage

4.4.1 Système d'affichage : L'unité de contrôle adopte un écran tactile Siemens PLC d'Allemagne, et le menu de l'interface d'opération peut être basculé entre le chinois et l'anglais. L'interface d'affichage est riche en fonctions, facile à utiliser, facile à comprendre et prend en charge la fonction d'exportation de données.

5,Pompe à vide

5.1 La pompe à vide adopte une pompe à vide Edwards RV12 du Royaume-Uni, avec un débit de 12 m ³/ h. Et elle peut être contrôlée indépendamment à tout moment. Le temps d'arrêt automatique de la pompe à vide peut être réglé par l'écran tactile, ce qui est plus raisonnable et réduit la consommation d'énergie inutile.

6,Système de filtration des solvants

Pour éviter l'influence des solvants organiques sur la colonne de purification ou la contamination croisée de l'expérience, la colonne d'adsorption des solvants organiques est intégrée à l'extérieur de la boîte à gants en utilisant un système en série, ce qui peut éliminer efficacement les solvants volatils. Le milieu est principalement du charbon actif de haute qualité et efficace, avec une quantité de remplissage de 6 KG.

7,Analyseur d'eau

7.1 (1 unité, Michel britannique) Plage : 0-1000 ppm, utilisant des composants sensibles en alumine céramique. Cet analyseur a une bonne stabilité, une résistance à la corrosion, une large plage de mesure et une vitesse de réponse rapide.

8,Analyseur d'oxygène

8.1 (1 unité, analyseur électrochimique AVCRAY des États-Unis) avec une plage de 0 à 1000 ppm, nécessite l'utilisation de capteurs de piles à combustible électrochimiques, des points zéro précis et n'est pas sujet à la dérive ; Évitant les situations où les capteurs en zircone sont sujets à des dommages et à une détection inexacte dans les solvants organiques, les électrolytes et autres environnements.

9,Spécifications

du modèle standard de boîte à gants de purificationArticle
