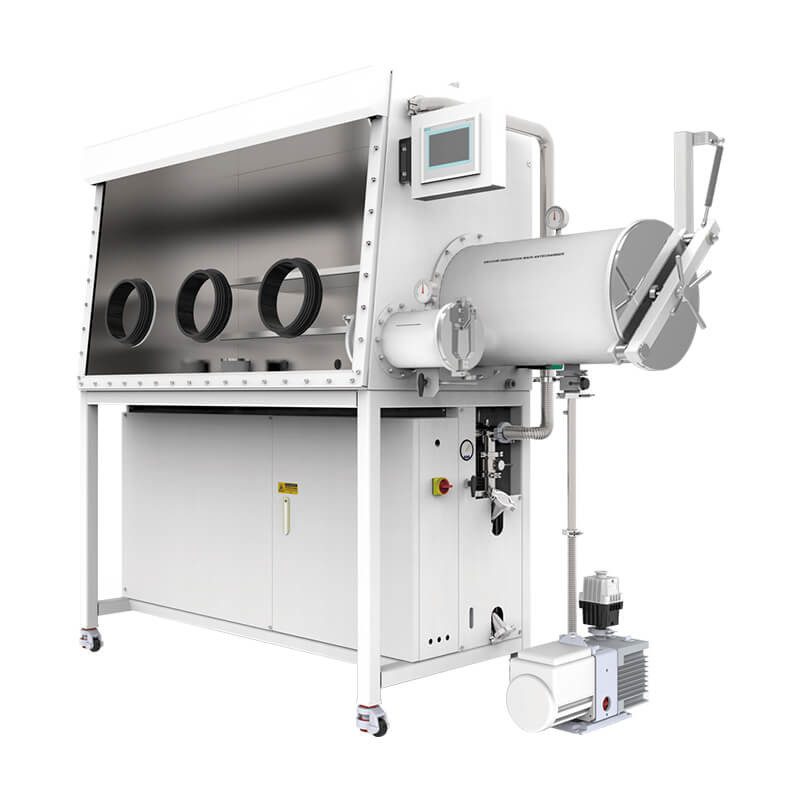

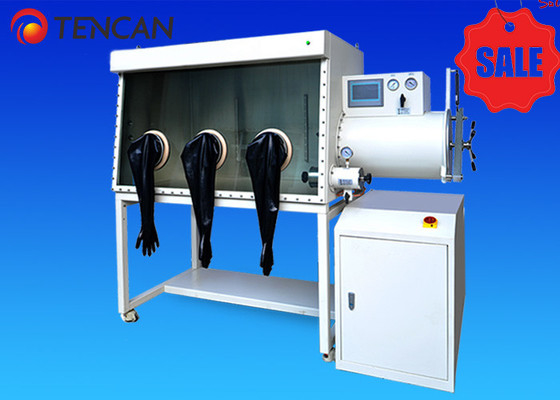

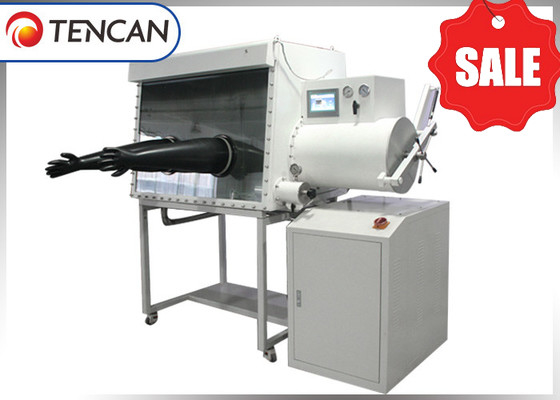

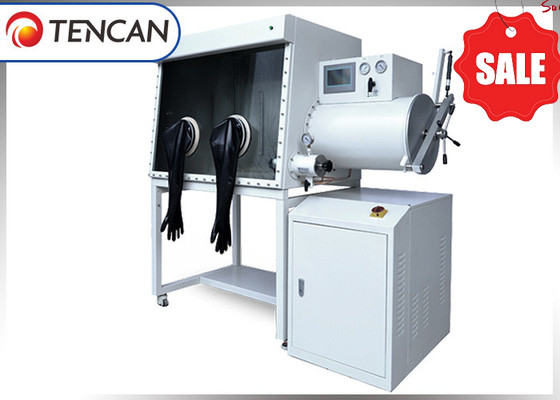

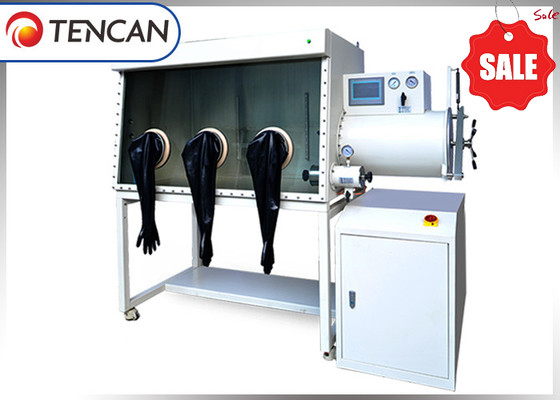

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Purification standard de laboratoire GBP1000D-4 1200 Boîte à gants à gaz inerte avec deux positions de travail de Changsha Tencan

Vue d'ensemble du produit

La boîte à gants de purification Changsha Tencan établit un environnement contrôlé exempt d'eau et d'oxygène, idéal pour le traitement de matériaux sensibles.,Il supporte l'intégration avec des équipements de production spécialisés, y compris des systèmes laser, des unités de revêtement sous vide,fourneaux de séchage, des dispositifs de surveillance de l'atmosphère et des systèmes de filtration pour les vapeurs, les solvants et les gaz.

Conçus avec une apparence ergonomique et moderne, les boîtes à gants Tencan offrent un fonctionnement continu étendu avec des commandes automatisées, une maintenance simple et des performances fiables,les rendant le choix préféré pour la recherche et les applications industrielles.

Développement technique

Grâce à des années de développement dévoué, Changsha Tencan a établi de solides capacités en matière d'innovation de produits et de conception d'ingénierie.Chaque phase de fabrication est soumise à une vérification de qualité rigoureuse afin d'assurer la livraison constante de produits de pointe.Engagés pour la normalisation et les valeurs centrées sur le client, nous transformons la confiance du client en amélioration continue,créer systématiquement des solutions innovantes répondant aux besoins en constante évolution des laboratoires et de la production.

Boîte à gants de purification

La boîte à gants de purification est un équipement de laboratoire conçu pour créer une atmosphère contrôlée en remplissant la chambre de gaz inerte de haute pureté tout en filtrant en continu les impuretés telles que l'O2, l'H2O,Connu également sous le nom de boîte à gants sous vide ou chambre de protection contre les gaz inertes, sa fonction principale est d'éliminer l'oxygène, l'humidité et les gaz organiques.Il est largement utilisé dans des environnements ultra-propres exempts d'O2Les résultats de l'étude ont montré que la concentration de CO2 dans l'air est supérieure à la concentration de CO2 dans l'air, et que la concentration de CO2 est supérieure à la concentration de CO2 dans l'air.et les procédés MOCVDEn outre, il prend en charge des applications biologiques, y compris la culture bactérienne anaérobie et l'incubation de cellules hypoxiques.

Principe de fonctionnement
La boîte à gants fonctionne à travers un système de circulation de gaz en boucle fermée entre la chambre principale et la colonne de purification, qui contient des adsorbants pour l'élimination de l'H2O et de l'O2.Sous contrôle et surveillance PLC, le gaz de travail circule continuellement par des conduites et des souffleurs de circulation.et le gaz purifié retourne dans la chambreAu cours de cycles répétés, les concentrations d'H2O et d'O2 dans la chambre diminuent progressivement, atteignant finalement des niveaux inférieurs à 1 ppm.La colonne de purification peut devenir saturée après une utilisation prolongée, mais est régénérable pour un fonctionnement répété.

Principales applications

• Recherche physique et chimique

• Développement et production d'éclairage spécialisé

• R & D et fabrication de batteries lithium-ion

• Études sur les métaux alcalins

• Recherche sur les catalyseurs

• Soudage au laser et au plasma

• Applications médicales et de bio-ingénierie

• Production et emballage pharmaceutiques

• Processus de l'industrie des semi-conducteurs

• Études de chimie des chélates

• Recherche sur la céramique et les poudres métalliques

• Traitement industriel sous vide à haute température

Spécifications techniques et caractéristiques

Contrôle de l'environnement: maintient des niveaux d'humidité et d'oxygène extrêmement bas (<0,1 ppm)
Intégrité de la fuite: taux de fuite maximal ≤ 0,001% vol/heure
Système de vanne: la configuration modulaire de la vanne électromagnétique assure des performances d'étanchéité fiables et une maintenance simplifiée
Conception de l'accès: la porte de la chambre de transfert spécialement conçue offre un fonctionnement léger et un accès facile
Options esthétiques: plusieurs conceptions extérieures disponibles pour répondre aux différentes préférences des utilisateurs
Interface de commande: écran tactile convivial pour un fonctionnement intuitif du système
Gestion du gaz: système de circulation en boucle fermée fonctionne sans nécessité d'huile ou de vide
Système de régénération: contrôle de régénération entièrement automatisé
Régulation de la pression: gestion automatique de la pression avec une plage de fonctionnement réglable de ± 15 mbar
Épuration des chambres: fonction de nettoyage automatique des boîtes permet un séchage rapide, un fonctionnement économe en gaz et une manipulation sûre des solvants
Contrôle du pied: commutateur intégré pour un réglage de pression interne pratique
Enregistrement des données: enregistrement et stockage automatique des données du système
Alertes de sécurité: système d'alarme complet pour l'état de régénération, la pression de circulation et les erreurs de fonctionnement
Technologie d'étanchéité: protégée par plusieurs brevets d'étanchéité

Principaux avantages

• Contrôle environnemental avancé pour le traitement des matières sensibles

• Conception de composants modulaires pour améliorer la fiabilité et la fonctionnalité

• Les systèmes d'automatisation intelligents réduisent la complexité opérationnelle

• Des options de configuration flexibles répondent aux exigences spécifiques de l'application

• Des solutions d'étanchéité brevetées assurent l'intégrité opérationnelle à long terme

Boîte à gants standard de laboratoire

1,Configuration de la boîte à gants standard de laboratoire

1.1 Chambre de la boîte à gants

1.2 Antechambre principale

1.3 Système de purification des gaz GP20

1.4 Mini avant-salle

2Boîte

2.1 Taille de l'espace des boîtes: 1 2 0 0 mm (longueur) x 900 mm (hauteur) x 750 mm (largeur du fond).

2.2 Ouverture du gant: diamètre 220 mm, en alliage d'aluminium dur, résistant à la corrosion de l'atmosphère organique.

2.3 Gants: marque américaine, modèle 8B1532, diamètre 8 pouces, épaisseur 0,4 mm, matériau en caoutchouc butyle, résistance à la corrosion, résistance au vieillissement et résistance à certaines températures élevées.

2.4 Fenêtre avant visible: dotée d'une surface de fonctionnement inclinée et d'une fenêtre avant en verre trempé de sécurité amovible de 8 mm, elle est résistante à l'usure, à la corrosion et a une bonne transmission lumineuse.L'anneau d'étanchéité adopte un anneau d'étanchéité OMEGA de 3/8 pouces d'épaisseur.

2.5 Plage de pression de la boîte: il peut maintenir une certaine pression positive et négative (-12mbar -12mbar) pendant l'utilisation.

2.6 Éclairage: équipé d'un éclairage antireflet économe en énergie, la lumière est douce.

2.7 alimentation interne dans la boîte: 1 ensemble de panneaux de câblage d'alimentation remplis d'adhésif est préinstallé à l'intérieur de la boîte (alimentation: tension 220V-50Hz 1 phase, alimentation 10A).

2.8 Interface de sauvegarde: la boîte est équipée de plusieurs interfaces KF-40 standard pour un accès facile aux liquides, aux gaz, aux signaux, etc.

2.9 Étagères: Il y a trois couches d'étagères à l'intérieur de la boîte.

2.10 support de boîte: comprend des rouleaux, d'une hauteur de 950 mm. Les rouleaux ont des fonctions telles que le nivellement, le déplacement et la fixation.

2.11 Faible taux de fuite: en adoptant une technologie d'étanchéité brevetée, le taux de fuite de la boîte est inférieur à 0,001 Vol%/h.

3La cabine de transition

3.1 Forme: cylindrique (304 acier inoxydable), avec raccordement par bride entre le grand compartiment et la boîte à gants.

3.2 Grande chambre de transition: avec un diamètre de 360 mm et une longueur de 600 mm, elle adopte un contrôle automatique de la vanne pour le processus d'aspiration et de remplissage;Le nombre de cycles d'aspiration et de remplissage peut être réglé pour effectuer automatiquement les opérations d'aspiration et de remplissage., ce qui permet d'économiser du temps d'attente.

3.3 Petite cabine de transition: avec un diamètre de 150 mm x 300 mm, la petite cabine de transition est commandée par une vanne manuelle pour l'extraction et le remplissage d'air.

3.4 plateau de transition: le grand compartiment de transition est équipé d'un plateau de polissage extensible et librement mobile, équipé de disques coulissants mobiles dans le petit entrepôt de transition.

3.5 Degré de vide: ≤ -0,1 MPa (tous avec affichage de bande de vide).

4Système de contrôle de la purification en circulation

4.1 Système de commande

4.1.1 Méthode: comprenant des caractéristiques d'auto-diagnostic, d'arrêt automatique et de démarrage automatique, avec régulation de la pression et fonctions adaptatives.et la commande de la chambre à vide sont affichées sur LCDL'unité de commande adopte un écran tactile PLC d'Allemagne et le menu d'opération peut être sélectionné en chinois/anglais.

4.1.2 Contrôle de la pression de la boîte: la pression de la boîte peut être réglée dans une certaine plage de pression par l'intermédiaire de l'écran tactile, et le système équilibre automatiquement la pression de la boîte dans cette plage.

4.1.3 Pédale de pied: elle peut contrôler la pression de la boîte à gants de manière plus précise à tout moment, réaliser l'opération de pompage et de remplissage de l'air à la pression de la boîte,et faciliter des expériences plus confortables pour les utilisateurs.

4.2 Système de purification en circulation

4.2.1 Contrôle: Contrôle de l'eau et de l'oxygène à un niveau inférieur à 1 ppm avec une précision de 0,01 ppm.

4.2.2 Dispositif de réglage: l'ensemble du processus de réglage tactile par PLC (évacuation, purification, régénération, chauffage) ne nécessite pas de surveillance manuelle.

4.2.3 Gaz de travail: N2 ou Ar (circulation de gaz), avec une pureté requise de 99,999%.

4.2.4 Ventilateur de circulation: ventilateur à fréquence variable à grande vitesse, débit réglable de 0 à 100 m3/h, contrôlé par des microprocesseurs allemands,un dispositif en acier inoxydable installé à l'intérieur qui a subi un essai à haute pression et qui n'a pas de fuite.

4.2.5 Double colonne de purification: chaque colonne contient 5 kilogrammes de matériau de désoxygénation pour catalyseur de cuivre allemand BASF à haut rendement, capable d'éliminer 65 litres d'oxygène,5 kilogrammes de tamis moléculaire à haut rendement pour l'élimination de l'eau à partir de UOP aux États-Unis, capable d'éliminer 2,2 kg d'eau.

4.2.6 Bloc de soupape de purification: Burkert, Allemagne, soupape électrifiée entièrement automatique, conception modulaire, plus concise et pratique à entretenir.

4.2.7 Filtre: Filtre à haute efficacité avec un filtre d'ouverture de 0,3 microns conforme aux normes HEPA.

4.3 Système de régénération

4.3.1 Système de régénération: utilisé pour purifier le système en vue de sa réutilisation, l'activer et restaurer sa capacité d'adsorption; une bouteille de gaz mélangé de N2/H2 ou d'Ar/H2 2 est nécessaire pour la régénération,où H2 représente 5 à 10%.

4.4 Système de visualisation

4.4.1 Système d'affichage: l'unité de commande adopte un écran tactile PLC d'Allemagne, et le menu de l'interface d'opération peut être basculé entre le chinois et l'anglais.facile à utiliser, facile à comprendre et prend en charge la fonction d'exportation de données.

5Pompes à vide

5.1 La pompe à vide adopte la pompe à vide Edwards RV12 du Royaume-Uni, avec un débit de 12 m3/h. Elle peut être contrôlée indépendamment à tout moment.Le temps d'arrêt automatique de la pompe à vide peut être réglé par l'écran tactile, ce qui est plus raisonnable et réduit la consommation d'énergie inutile.

6Système de filtration des solvants

Pour éviter l'influence des solvants organiques sur la colonne de purification ou la contamination croisée de l'expérience,la colonne d'adsorption des solvants organiques est intégrée à l'extérieur de la boîte à gants à l'aide d'un système en sérieLe milieu est principalement constitué de charbon actif de haute qualité et efficace, avec une quantité de remplissage de 6 kg.

7Analyseur d'eau

7.1 (1 unité, Michel britannique) Plage: 0-1000 ppm, utilisant des composants sensibles à l'alumine en céramique. Cet analyseur a une bonne stabilité, une résistance à la corrosion, une large plage de mesure et une vitesse de réponse rapide.

8Analyseur d'oxygène

8.1 (1 unité, analyseur électrochimique AVCRAY des États-Unis) avec une plage de 0 à 1000 ppm, nécessite l'utilisation de capteurs électrochimiques de piles à combustible, des points zéro précis et n'est pas sujet à la dérive;Éviter les situations où les capteurs en zirconium sont sujets à des dommages et à une détection inexacte dans les solvants organiques, électrolytes et autres environnements.

9Spécificationsdu modèle standard de boîte à gants de purification
