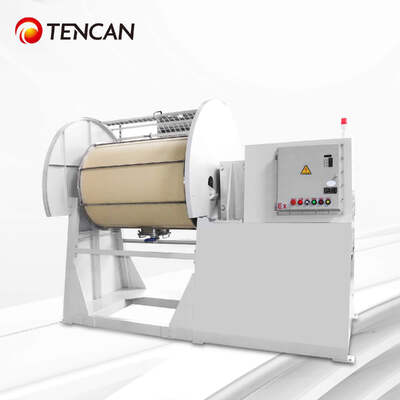

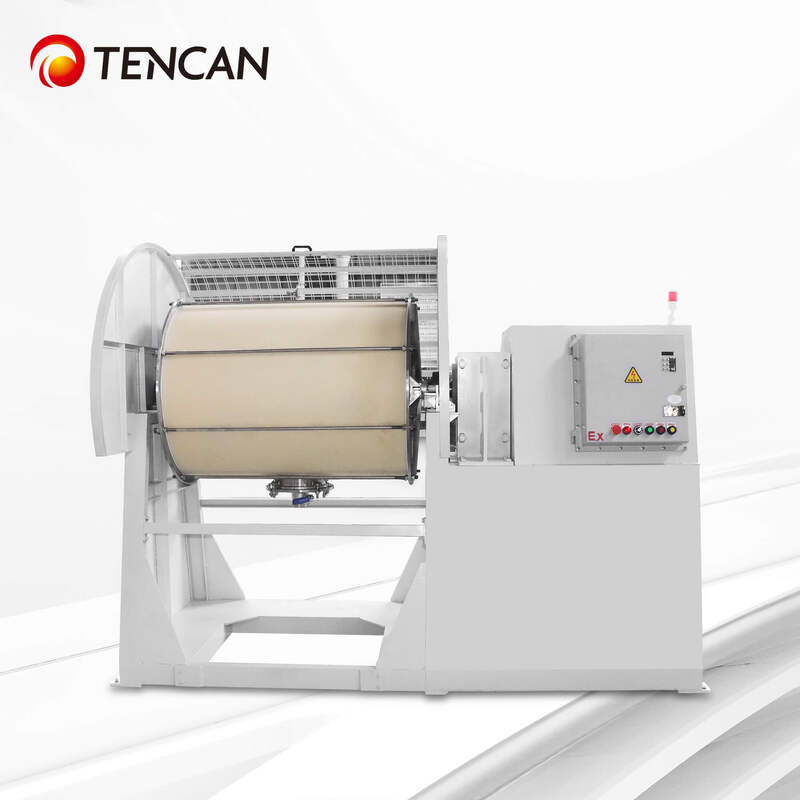

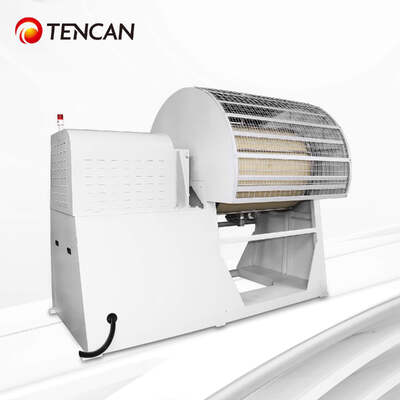

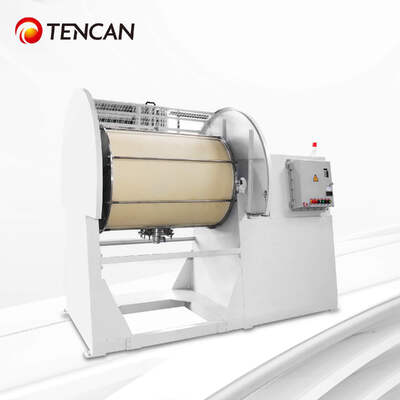

Moulin à billes en rouleau de nylon pur

Industrie et champ d'applications:

Zéro contamination métallique,le meilleurchoix pour le broyage à haute pureté.Le moulin à billes en nylon pur estpécauConçu pour le broyage et le mélange de matériaux de haute pureté, le baril de broyage en nylon pur empêche efficacement la contamination par les ions métalliques.le rendant adapté à des applications à haute pureté telles que les nouveaux matériaux deélectronique, puces et semi-conducteurs,ainsi que des industries comme, les aliments et les produits chimiques finesJeIl s'agit de l'industrie.

Les spécifications30 ~1000 litres

Capacité de chargement: 10,5350 litres par lot

Taille des particules de décharge:La plus petite taille de particules atteint0.1μm

1.Caractéristiques du moulin à billes en nylon pur

1.1Zéro contamination métallique,le meilleurchoix pour le broyage à haute pureté

Pde nylonrouleauLe moulin à billes est spécialement conçu pour le broyage, le concassage, le mélange et la dispersion de matériaux de haute pureté.qui peut éviter efficacement la pollution par les ions fer et les métaux lourds qui peut être générée par les seaux de meulage de métaux traditionnels, et contribuent à assurer la pureté des matériaux.

Ces équipements présentent des caractéristiques de résistance à l'usure, de résistance à la corrosion, de faible bruit et de faible vibration, de fonctionnement stable et de maintenance facile, et il estest adapté aux industries qui ont des exigences élevées en matière de propreté, telles que les matériaux électroniques, les chips et semi-conducteursles matériaux,les matières premières, les additifs alimentaires, les produits chimiques fines, les pigments haut de gamme et la recherche et le développement de nouveaux matériaux.

2.Pourquoi choisir un seau de meulage en nylon pur pour un meulage de haute pureté?

Métal traditionnelrouleaules moulins à billes peuvent avoir les problèmes suivantsdanstransformation de matières de haute pureté:

2.1 Risque de pollution par les métaux

Les seaux traditionnels de broyage des métaux peuvent précipiter des ions de fer ou d'autres impuretés métalliques pendant le broyage à long terme, ce qui affecte la pureté du matériau et la qualité du produit final.

2.2Résistance à la corrosion insuffisante

Dans des conditions acides, alcalines ou chimiques particulières, les fûts métalliques ordinaires peuvent être corrosifs, ce qui affecte non seulement leur durée de vie, mais peut également entraîner une pollution secondaire des matériaux..

2.3Bruit et vibrations excessifs

Les fûts métalliques sont sujets à produire des bruits de collision et des vibrations notables pendant le fonctionnement, ce qui peut affecter la stabilité du fonctionnement continu de l'équipement et l'expérience de fonctionnement sur site.

2.4Le nettoyage et le changement de matériaux sont assez gênants.

Résidus de matières de fûts métalliquessont difficiles à propreune contamination croisée peut survenir lors du remplacement de différents matériaux,quiaugmentationé charge de travail dansle nettoyage et l'entretien.

Le nylon purrouleaule moulin à billes adopte des seaux de meulage non métalliques, ce qui peut réduire efficacement le risque de métalcontamination, tout en rencontrantexigenceLes caractéristiques les plus remarquables sont la résistance à l'usure, la résistance à la corrosion, le fonctionnement à faible bruit et le nettoyage et l'entretien faciles.Il est plus approprié pour la production et la recherche et le développement de matériaux de haute pureté et de haute pureté.

3.Principaux avantages du moulin à boules en nylon pur

3.1Zéro contamination métallique

Bottes de meulage en nylon purn'ont pasmatériaux métalliques à contacterle broyageles matériauxdirectement, qui peuvent réduire efficacement la précipitation d'ions fer et d'impuretés de métaux lourds.

3.2H estJe suis désolé.Wl'oreilleRl'existence

Le matériau en nylon a une bonne résistance à l'usure et peut résister à la friction et aux chocs générés par le broyage à long terme du rouleau, ce qui contribue à prolonger la durée de vie du seau de broyage.

3.3Bonne résistance à la corrosion

D'autres matériauxbouteille de broyages'adaptersLa gamme spécifique de médiums de lubrification est la suivante:corrosionLa résistance doit être confirmée en fonction de la composition du matériau, de la température et de la qualité du nylon.

3.4 Fonctionnement à faible bruit et vibration

Le nylon présente certaines caractéristiques de tamponage et d'absorption des vibrations qui peuvent réduire le bruit généré par la collision entre le matériau de broyage et le canon,faire fonctionner l'équipement plus facilement.

3.5 Production propre élevée

Nylon gbouteille d'écorceestfacile à nettoyer et à entretenir, réduisant les résidus de matériaux et la contamination croisée entre les différents lots de matériaux, raccourcissant le temps de remplacement et de nettoyage des matériaux.

3.6 Opération flexible

Le moulin à billes à rouleaux en nylon pur peut être équipé d'un régulateur de vitesse variable de fréquence ou d'un régulateur de vitesse fixe selon les exigences de l'utilisateur final.

3.7 Configuration de sécurité évolutive

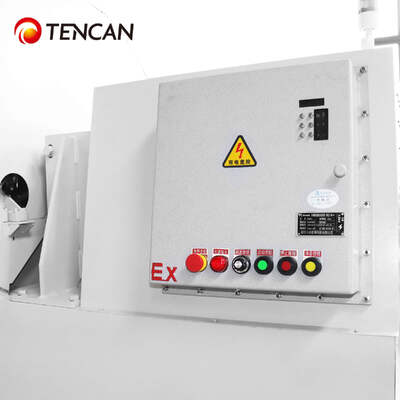

Pour les conditions de travail des matériaux inflammables, explosifs ou spéciaux, commande électrique à l'épreuve des explosions, couvertures de protection et contrôles de sécurité correspondantsle choixs peuvent être configurés selon lestravaillerl'environnement.

3.8 ÉvolutifUneextra-artificielDdécharge

Le système de décharge automatique et de séparation des matériaux à billes peut être utilisé en option pour réduire le fonctionnement manuel et améliorer l'efficacité de la production de décharge et de lot.

4.Le statut complet de l'application du nylon purrouleaumoulin à billes pour le broyage de matériaux semi-conducteursetéclaboussure les matériaux.

4.1Points clés de l'industries: L'exigence ultimesd'une épaisseur n'excédant pas 50 cm3

4.1.1Les matériaux en poudre/flot dans la chaîne de l'industrie des copeaux sont strictement interdits d'impuretés métalliques telles que Fe, Cr, Ni, Cu, etc. Les traces de métaux (niveau en ppp) peuvent endommager directement l'isolation,diélectrique, indicateurs de décomposition, de courant de fuite et de rendement de frittage des dispositifs semi-conducteurs.

4.1.2Cylindre traditionnel en acier inoxydable/fer forgé: le frottement et l'usure produisent des éclats métalliques, et les impuretés sont sujettes à dépasser la norme.

4.1.3Bouteille en céramique de zirconium/corundum: pas de pollution métallique, mais une dureté extrêmement élevée, il est très facile d'écraser la poudre de précurseur douce et de endommager la morphologie du cristal lors du broyage,et leur coût est très élevé, et ils sont faciles à fissurer lors d' une collision;

4.1.3 Barils de formage intégrés en nylon pur: l'ensemblebaril de meulagen'a pas de contact avec les métaux, une faible dureté tampon et peu de précipitations métalliques,C' est vrai.adapté à la dispersion humide, au mélange et au broyage fin de poudres et de liquides de haute pureté à dureté douce/moyenne à basse de semi-conducteursyIl est principalement utilisé pour la recherche et le développement de lignes de production propres à petite échelle, à échelle pilote et en petits lots.

4.2Avantages de l'adaptation du noyau du tambour en nylon pur (excl. demande descénarios de semi-conducteurs)

4.2.1Zéro pollution métallique, répondant au contrôle de pureté des copeaux de niveau ppb

Adoption du nylon MC de haute pureté ouPA66 intégré mfût de vieillissement, sanstoutrevêtement métallique, joints métalliques ou couche de collage en acier inoxydable, le matériau ne entre en contact qu'avec du nylon et des supports de meulage non métalliques (boules de zirconium,des boules d'alumine de haute pureté) tout au long du processus, bloquant complètement l'introduction d'ions fer, chrome et nickel.

ComparéavecBouteille en acier inoxydable: après broyage par moulin à billes en rouleau de nylon pur, les impuretés de Fe dans la poudre peuvent être réduites de 100 à 1000 fois, ce qui en fait un match parfait pour les poudres de support de photolithographie, les céramiques encapsulées et les - précurseurs de cible de pureté.

4.2.2 tampon à basse dureté pour protéger la structure cristalline naturelle des semi-cristaux -poudre de conducteur

Je... Le nylon a une dureté Shore D de 75-80, bien inférieure à celle du zirconium et du corindon.baril de meulagetourne, il forme un tampon élastique pour la poudre et les boules de broyage.

Je... Éviter la fragmentation excessive et les défauts de réseau des précurseurs de puces molles.Réduire l'agglomération dure irréversible des poudres ultrafines.

Je... Convient pour des matériaux tels que la poudre diélectrique MLCC, la céramique piézoélectrique et la poudre de polissage d'alumine de haute pureté sensibles à la sphéricité des particules et à la distribution de la taille des particules.

4.2.3 Résistance aux solvants et compatibilité de la technologie des procédés humides à semi-conducteurs

Je... Résistant à l'éthanol, à l'isopropanol, aux solvants de lithographie alcoolique, à l'eau désionisée et aux dispersants organiques faibles.

Je... Adaptation au procédé de dispersion de broyage à billes humides courant dans l'industrie des copeaux.

Je... Flanche de nylon scellée plusanneau d'étanchéité en caoutchouc fluoré, aucune fuite de lisier, aucune contamination croisée de poussière externe.

4.2.4 Faible résidu, facile à nettoyer, adapté au passage entre plusieurs catégories de matériaux semi-conducteurs.

La paroi interne du cylindre est lisse et exempte de pores et de coins morts.réduire considérablement le risque de contamination croisée entre différents lots de poudre cibleIl convient au broyage de plusieurs types d'échantillons. en alternancedans les laboratoires de R&D.

4.2.5 Économie d'énergie, faible bruit, léger et adapté aux ateliers propres

Le nylon a une densité de seulement 1,15 g/cm3, ce qui est plus de 60% plus léger que les bouteilles en céramique/métal du même volume et réduit la consommation d'énergie globale de 15% à 20%;pas besoin de pièces insonorisées lourdes, adapté à des environnements de laboratoire propres de qualité semi-conducteur 1000/10000.

5.Tableau des paramètres techniques pour le moulin à billes en rouleaux de nylon

6.Scénarios d'application pour les matériaux de subdivision des puces semi-conducteurs

6.1Poudres de céramique électronique avancée (MLCC, résistances à puces, céramiques piézoélectriques, utilisation maximale)

Je... Matériaux:titanate de baryum de haute pureté, titanate de strontium, titanate de zirconate de plomb PZT, oxyde d'aluminium, poudre de précurseur céramique d'oxyde d'yttrium;

Je... Procédure:Dispersion humide, broyage ultrafin, mélange uniforme du lisier;

Je... Fonction:D'autres matériauxà barilempêche les impuretés de fer de provoquer un courant de fuite excessif et une diminution de la tension de rupture des condensateurs; le tampon élastique préserve la morphologie sphérique de la poudre,amélioration de la densité de frittage et de la stabilité de la capacité des céramiques;

Je... Étape de l'application:Épreuve à petite échelle en laboratoire de R&D (0,5 L~20 L de nylon)à baril), ligne de production pilote à petite échelle (50L~ 300L de nylon intégréà baril) et

6.2 poudre de précurseur de haute pureté pour les matériaux cibles des semi-conducteurs (cibles de pulvérisation, cibles céramiques encapsulées)

Je... Matériaux:matières cibles d'alumine de haute pureté, zirconium, oxyde d'haphnium, oxyde d'yttrium, oxyde de terres rares.

Je...Des difficultés communes:Les impuretés métalliques dans le matériau cible peuvent causer des défauts de gravure des plaquettes et des trous d'épingle dans le film mince.

Je... Processus d'adaptation:pré séché-le mélange, le broyage ultrafin humide, associé à des boules de broyage en zirconium de haute pureté; le cylindre en nylon ne contient pas de précipitations métalliques,s'assurer que la pureté de la poudre est conforme à la norme nationale pour les matériaux cibles des semi-conducteurs.

6.3 Emballages de copeaux/poudre de céramique thermiquement conductrice et lisier

Je... Matériaux:nitrure d'aluminium AlN, nitrure de bore BN, oxyde d'aluminium thermoconducteur remplissage à basse température-poudre de matière première LTCC en céramique cuite.

Je... Caractéristiques:Le nitrure d'aluminium est très sensible à la contamination par les ions métalliques, ce qui réduit sa conductivité thermique.à barilpeut isoler le métal tout au long du processus, tout en se dispersant doucement sans endommager la structure cristalline BN en forme de feuille.

6.4 Pâte électronique semi-conductive/isolante (chips de plomb, pâte d'argent d'emballage, pâte diélectrique isolante)

Je... Matériaux:poudre d'argent ultrafin, poudre de métaux précieux de palladium de platine, poudre de verre, support organique mélangé et dispersé;

Je... Valeur de base: EUne quantité extrêmement faible de ferles impuretés contenues dans les poudres de métaux précieux peuvent réduire considérablement la conductivité; la bouteille en nylon ne s'usera pas et ne produira pas de débris métalliques pour contaminer les métaux précieux,tout en se dispersant doucement pour éviter le broyage excessif de billes et l'oxydation de la poudre d'argent.

6.5 Matériaux de polissage de gaufres, photolithographie à base de poudre de haute pureté

Poudre de polissage de dioxyde de silicium de haute pureté, charge inorganique photorésistante et poudre fonctionnelle de soutien en développement; broyage humide avec des solvants organiques faibles,le nylon est résistant à la corrosion par des solvants de gravure légère, et ne dissout pas les impuretés organiques qui interfèrent avec les performances de lithographie.

6.6 Matériaux précurseurs de troisième génération pour les semi-conducteurs (recherche et développement du carbure de silicium et du nitrure d'aluminium en poudre)

Le broyage en petits lots dans les laboratoires des universités ou des entreprises de matériaux pour le mélange de matériaux céramiques à substrat SiC; l'équipement est principalement constitué de nylon pur de bureau de petite taillerouleaumoulins à billes, adaptés à une atmosphère inerte et à des conditions de fermeture simples.

7.Le courant dominantcorrespondanceLa combinaison de procédés (système de broyage standard pour semi-conducteurs)

7.1Cylindre: baril de formage intégré en nylon MC pur (éliminant le risque de détachement et de délamination de la doublure, supérieur au nylon de doublure).

7.2Meilleure résistance à l'usure

Poudre souple/boue de métaux précieux: boules de nylon de haute pureté d'un diamètre de 1 à 5 mm;

Le broyage ultrafin de l'oxyde céramique: microsphères de zirconium de haute pureté (sans précipitation d'aluminium ou de métaux lourds);

7.3Mode de procédé: broyage principalement à l'humidité (eau désionisée/dispersant alcoolique), mélangé à une petite quantité d'atmosphère sèche inerte.

7.4 Spécifications des équipements

Recherche et développement en laboratoire: broyeur à billes en nylon de bureau de 0,5 L à 20 L;

Production pilote ou de petits lots: 50L~1000L machine à tambour en nylon industriel intégré (modèles traditionnels tels que Sansho),MM Tech du Japon, MM Tech, etChine Tencan).

7.5 Modules facultatifs:refroidissement par eauLecontrôle de la température de la veste (pâte de lithographie thermique), moteur à l'épreuve de l'explosion, coque à l'épreuve de la poussière entièrement fermée, conversion de fréquence régulation précise de la vitesse.

8.Les limites du nylonRuloirMoulin à billes dans l'industrie des semi-conducteurs (limites de sélection)

8.1Limites de résistance à basse température: température de fonctionnement à long terme ≤ 100 ~ 120 °C, ne convient pas au broyage à sec à haute température, uniquement compatible avec le broyage humide en environnement.

8.2Le nylon n'est pasrésistant aux milieux hautement corrosifs:moulin à billes en rouleau de nylonJe ne peux pasle broyageacides forts concentrés, alcalis forts concentrés (acide fluorhydrique, acide chlorhydrique concentré, solutions alcalines fortes pour gravure), etLe baril en PTFE doit être utilisé pourpoudres hautement corrosives.

 8.3 Le nylon n'est pas adapté au broyage ultrafin à long terme de matériaux à dureté ultra-haute: poudres dures surLes espèces de Mohs(carbure de silicium pur, poudre de diamant) s'useront légèrement la paroi du cylindre de nylon après un broyage à long terme, et des traces de débris organiques de nylon se mélangeront dans la poudre.bouteille estpréférés pour ces matériaux de haute dureté.

   8.4Manques dans la production industrielle à grande échelle: le nylon présente une résistance mécanique inférieure à celle du métal/de la céramique, et la bouteille de volume ultra-grand d'une capacité supérieure à 1000 litres est sujette à la déformation,ce qui le rend uniquement adapté pour R & DLa ligne de production de 10000 tonnes est en cours d'exécution.échelleIl utilise encore principalement du lin de zirconium.Le bouteille.

9.Résumé des applications dans l'industrie et suggestions de sélection

9.1Positionnement sur le marché

autres textilesrouleauLe moulin à billes est un équipement spécialisé pour la recherche et le développement de matériaux semi-conducteurs, le broyage propre pilote etil estElle ne peut pas remplacer les usines de production de zirconium à grande échelle. uneavantages irremplaçables en matière de propreté et de faible dégradation dans les domaines des poudres molles de petite série de haute pureté, des lisières de métaux précieux et des précurseurs de céramique électronique.Le moulin à billes en rouleau de nylon pur a été appliqué par de plus en plusentreprises de matériaux pour puces et laboratoires universitaires de microélectroniqueà une vitesse croissanteannée après année.

9.2Norme de sélection

✅La priorité doit être donnée au nylon pur.moulin à billes à rouleaux: les matériaux doivent éviter le fer ou les métaux lourds, la poudre doit être molle, le procédé humide à température ambiante, le développement de petits lots est nécessaire et la morphologie des cristaux doit être protégée.

Ne pas recommander pour le moulin à billes en rouleau de nylon: broyage à haute température, poudre alcaline acide forte, poudre dure à dureté Mohs > 7, production à grande échelle de plus de 1000 litres.

9.3 Principales exigences en matière d'approvisionnement pour l'industrie des semi-conducteurs

Il est nécessaire d'utiliser des matériaux originaux et neufs pour former unen intégrécylindre en nylon, et il est interdit derevêtus derecyclagedNylon; fournir un rapport de détection des précipitations d'impuretés SGS, avec précipitations de fer et de chrome contrôlées au niveau ppb;Le boîtier en acier inoxydable de l'ensemble de la machine est complètement isolé dule broyageune chambre pour empêcher les débris métalliques de l'arbre de dériver dans la bouteille et de contaminer la poudre.

10- Suppléments clés pour éviter les pièges de l'industrie

10.1 Tabus en nylon:Longue période de broyage de poudres d'une dureté supérieure à Mohs 7,le broyagetempérature supérieure à 100 °C et interdiction des systèmes acide-base concentrés.

10.2 Tabou de la zirconie: Le broyage prolongé de poudre de titanate de baryum/piézoélectrique douce peut briser les particules sphériques d'origine et affecter les performances des composants électroniques.

10.3 Tabou du PTFE: Après un broyage à long terme de la poudre dure pure, les débris de fluor se mélangent facilement à la poudre, provoquant une isolation anormale des films minces des semi-conducteurs.

10.. 4 tabus de polyuréthane: Des solvants de lithographie cétonique puissants, l'immersion à long terme peut provoquer un gonflement, une délamination et contaminer la suspension.
